Nosná konštrukcia
Uchytenie hákovitým nosníkom
Uchytenie do hákovitého nosníka je jedno z najčastejších riešení uchytenia závesov. Toto riešenie umožňuje vytvoriť rôzne možnosti preloženia pásov, zavesenie a zvesenie pásov a jednoduchú výmenu, V našej ponuke sú hákovité nosníky v dvoch prevedeniach – v nerezovom a pozinkovanom.
Uchytenie závesu hákovitým nosníkom sa skladá z dvoch častí:
- zo zahnutého oceľového nosníka do tvaru– L, s hákovitým zakončením
- oceľových ušiek, medzi ktoré sa uchytia PVC pásy

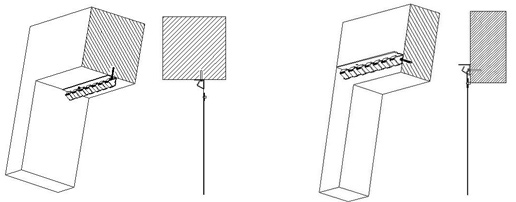

| Upevnenie nosníka do stropu | Upevnenie nosníka do steny |
|---|---|
 | |
Dôležité je, aby sa nosník montoval výhradne do pevnej nosnej konštrukcie, gipskarton alebo iné materiály, ktoré nemajú nosné vlastnosti môžu spôsobiť uvoľnenie a pád celého závesu.
Preloženie pásov
Uchytenie do hákovitého nosníka umožňuje prekrytie podľa želania zákazníka. Preloženie pásov na 1 hák (cca 35%) odporúčame vtedy, keď záves plní funkciu proti úniku tepla a zamedzeniu mierneho prievanu. Tam, kde treba riešiť väčší prievan odporúčame preložiť pásy na 2 háky (cca 65%)

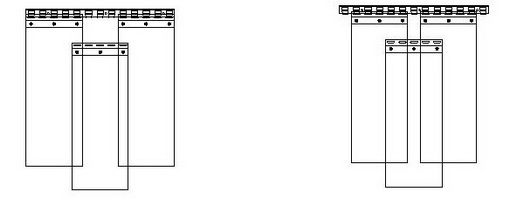

| Preloženie na 1 hák – 200mm pás | Preloženie na 2 háky – 200mm pás |
|---|---|
 | |

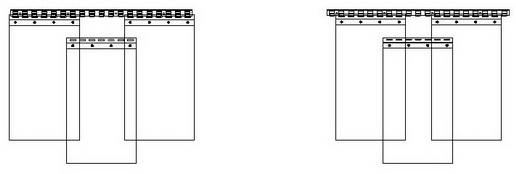

| Preloženie na 1 hák – 300mm pás | Preloženie na 2 háky – 300mm pás |
|---|---|
 | |

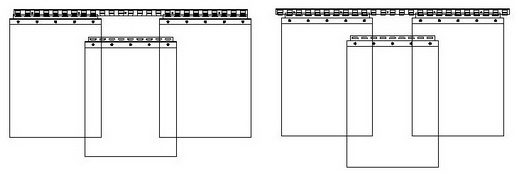

| Preloženie na 1 hák – 400mm pás | Preloženie na 2 háky – 400mm pás |
|---|---|
 | |
Pomocná konštrukcia
V prípade, že sa hákovitý nosník z nejakých dôvodov nedá upevniť tesne nad otvor, (sekcionálna brána, alebo iná príčina...), treba použiť pomocnú konštrukciu, ktorá umožní vyhnúť sa prekážke. Na výrobu pomocnej konštrukcie sa najčastejšie používa jäkl 60 x 40 x 3 mm. Upevnenie konštrukcie môže byť prevedené nasledujúcimi spôsobmi:
